Icom TRX und MFJ-1261 oder MFJ-1263

Ich besitze ja mehrere Icom Geräte und suchte nach einer auch optisch ansprechenden Lösung, mit der ich ein Mikrofon an 2 Geräten betreiben kann.

In der Vergangenheit war das ein Icom IC-7100 und ein Icom IC-7300.

Dafür suchte ich eine Art Mikrofonumschater, an dem ich ein Mikrofon anschliessen kann und 2 TRX.

Ich wollte aber auch die Möglichkeit haben, dass ich wenn ich mal die TRX wechsele, und sich daraus ergibt, dass die Polung nicht mehr passt, ich dieses ohne viel Rumlöterei, bewerkstelligen kann.

Ich hab mich dann im Netz auf die Suche gemacht und habe auch verschiedene Lösungen gefunden. Zum Einen bietet die Fa. Eurofrequence einen Mikrofonumschalter an, aber hier müsste ich immer ein sehr teures Kabel (kostet jedes Kabel ich meine 28€ und gehört nicht zum Lieferumfang) passend zum Gerät kaufen oder aber mir selber was zurecht bauen.

Diese Lösung gefiel mir nicht und auch optisch machen die Boxen von Eurofrequence wie die ED-1 nicht sehr viel her und sind teilweise auch na ja ich will nicht sagen billig aufgebaut aber aus meiner Sicht nicht geeignet, wenn man mal 1 Kilowatt auf der Kurzwelle macht.

Die Eurofrequence Lösung ist sicherlich auf den ersten Blick billiger, bietet aber nur die Möglichkeit ein 8-pol Rund Mikrofon anzuschliessen, aber wenn man die Kabel, die man für 2 TRX braucht hinzurechnet, kommt man sehr nah an den Preis des MFJ-1261 heran, der vergleichbar ist aber dennoch mehr Funktionalität bietet.

Denn der ED-1 bietet "nur" 1 Mikrofon jedoch an 3 TRX. Nur braucht man für jedes Gerät immer ein extra angefertigtes Verbindungskabel und der Mikrofonanschluss muss entschrechend konfigutriert werden.

Weiterhin im Vergleich des ED-1 (89€ plus 2 TRX Kabel für je 29€) und des MFJ-1261/1263 (129€ / 159€) bieten die MFJ Geräte ja einen erheblichen Mehrwert.

Das Innenleben des ED-1 ist nicht sehr professionell ausgelegt, bestehend aus einfacher Verkabelung von Buchse zu Schalter, wo bei der MFJ-Lösung sehr aufwändig eine Platine entwickelt wurde und eine Jumpermatrix zuu finden ist.

Dann kommt hinzu, dass die "Schachteln" so klein und leicht sind, dass sie bei jeder Bedienung hin und her rutschen.

Wobei man sagen muss, die Gehäuse sind qualitaiv besser als von MFJ.

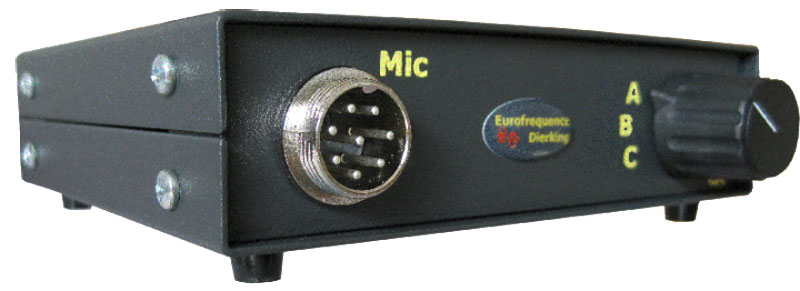

Eurofrequence ED-1

Ich habe noch sehr wenige weitere Lösungen gefunden, die aber alle einer Modifikation des Kabels bedurften mich nicht wirklich überzeugt haben, sehr "haarig" zusammengebaut sind, ich glaube nicht wirklich hochfrequenzfest sind, und wie ich schon geschrieben habe, bin ich "faul" mir dann auch noch bei so einem Preis die Arbeit zu machen dafür Kabel anzufertigen.

Die Eurofrequence Lösung ED-1 ist meiner Meinung nach max. 40€ wert, da es sich lediglich um ein Gehäuse, 4 Mic-Buchsen und einen Drehschalter mit etwas Verkabelung innen handelt. Es ist keinerlei Platine verbaut. Die Buchsen bekommt man für 3€ das Stück den Schalter für 3€ und das Kabel dafür ist weniger als 1€ wert. Das Gehäuse kostet sicherlich etwas mehr, aber da fast alle Gehäuse einigermassen ähnlich sind und alle aus einer "Schmiede" kommen, wird ein solches Gehäuse wohl auch eher unter 10€ liegen. Somit sind die reinen Materialkosten im bereich von 30€ anzusiedeln, und die Verdrahtung und Zusammenbau sollte bei Routine nicht mehr als 15 min dauern.

Selbst ein Mic Umschalter von Yaesu mit der Bezeichnung M-70 mit 1x Mic und 4x TRX (allerdings nur für Yaesu Geräte) kostet in der Schweiz "nur" 49.90CHF bei Lutz Electronics...

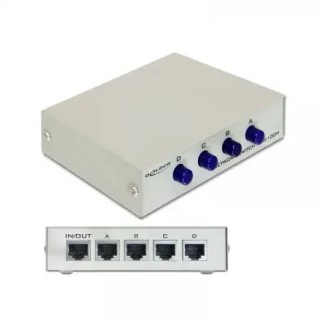

Yaesu M-70

Ich habe mich dann für eine von 2 fast identische Lösungen entschieden, die meinen Vorstellungen und Ansprüchen entsprachen. Hierbei handelt es sich um den MFJ-1261 und den MFJ-1263.

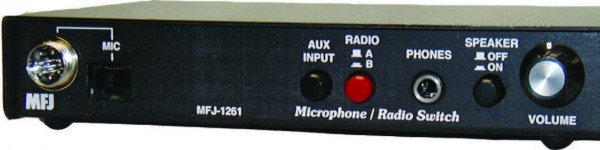

MFJ-1261

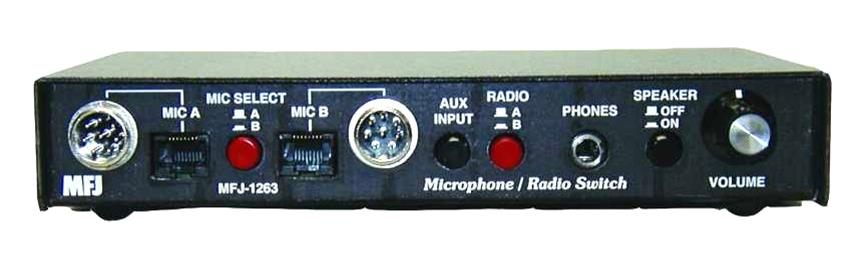

MFJ-1263

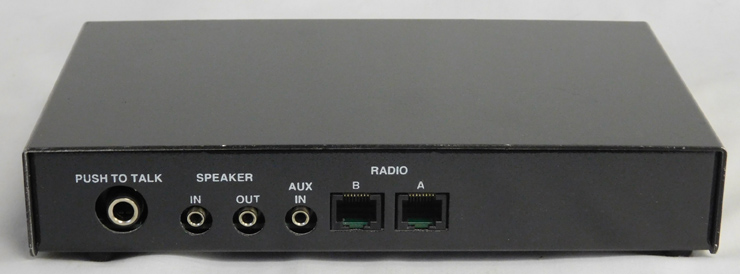

MFJ-1261/1263-Rückseite

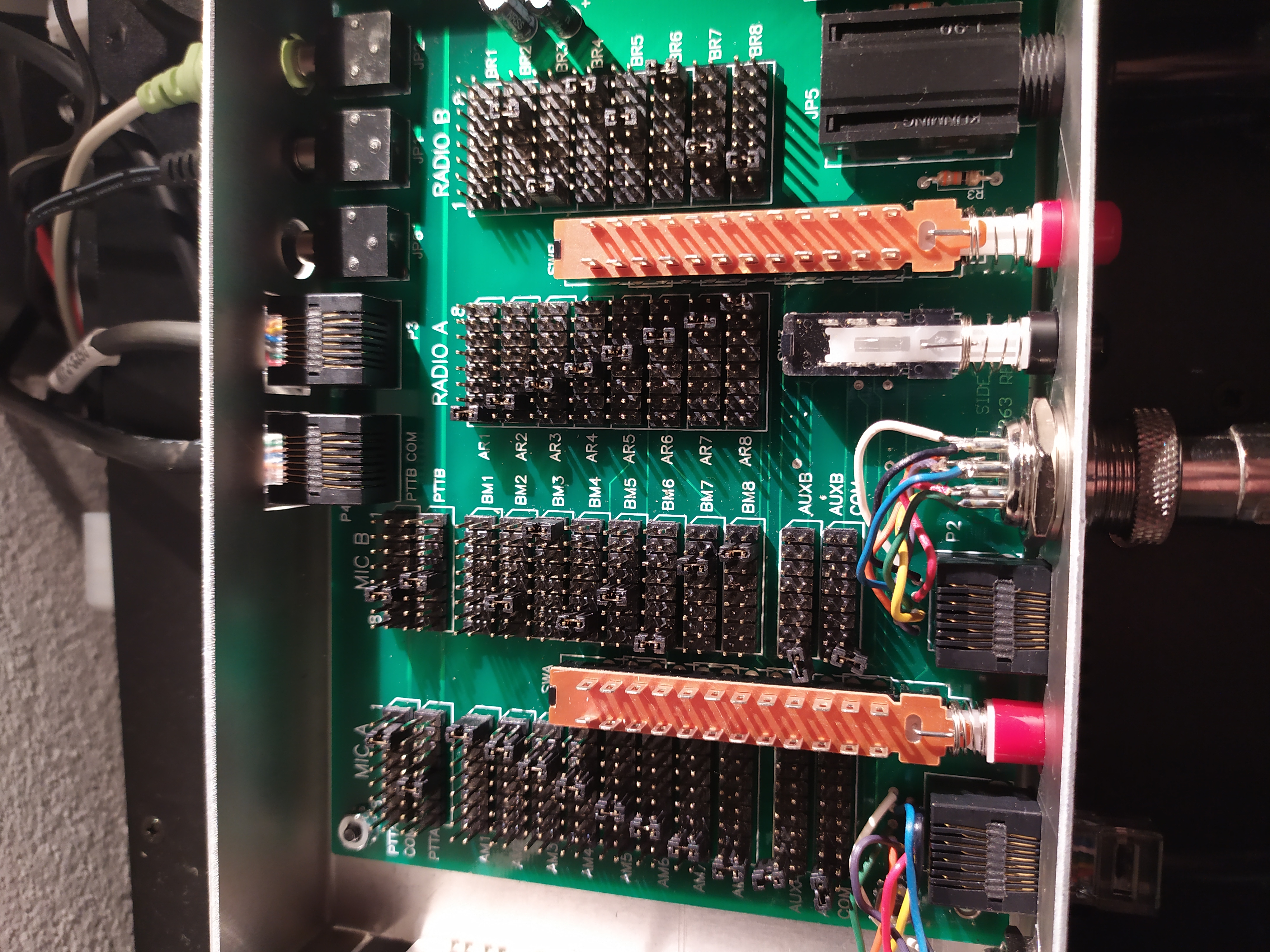

MFJ-1263-Innen

Wie man sieht, ist der Aufbau des MFJ-1261/1263 sehr aufwändig, professionell aber dennoch einfach und genial gemacht.

Die einzelnen "Jumperbänke" sind eigentlich selbsterklärend und wenn man eben verstanden hat, wie es sich mit den Jumpern verhält braucht man kaum mehr eine Anleitung, sofern man die Polung der Mikrofone und TRX kennt.

Der MFJ-1261 erlaubt es ein Mikrofon anzuschliessen und 2 Geräte, was ja eigentlich genau das war, was ich gesucht habe. Durch einfaches Umschalten, kann er das Mikrofon von einem auf das andere Gerät umschalten.

Der MF-1263 bietet da noch etwas mehr. Er erlaubt sogar 2 Mikrofone anzuschliessen und 2 Geräte. Hier kann dann kreuz und quer Mic A auf TRX A oder Mic A auf TRX B oder MIC B auf TRX A geschaltet werden.

Und nun kommt noch das Geniale an den beiden Geräten. Es gibt nur 2 verschiedene Anschlusskabel. Eins für RJ-45 und ein für 8-pol rund, was etwa 95% der aktuellen TRX abdeckt.

Vielleicht gibt es noch andere, aber da müsste man auf der MFJ Seite suchen, die bieten bestimmt das Richtige an.

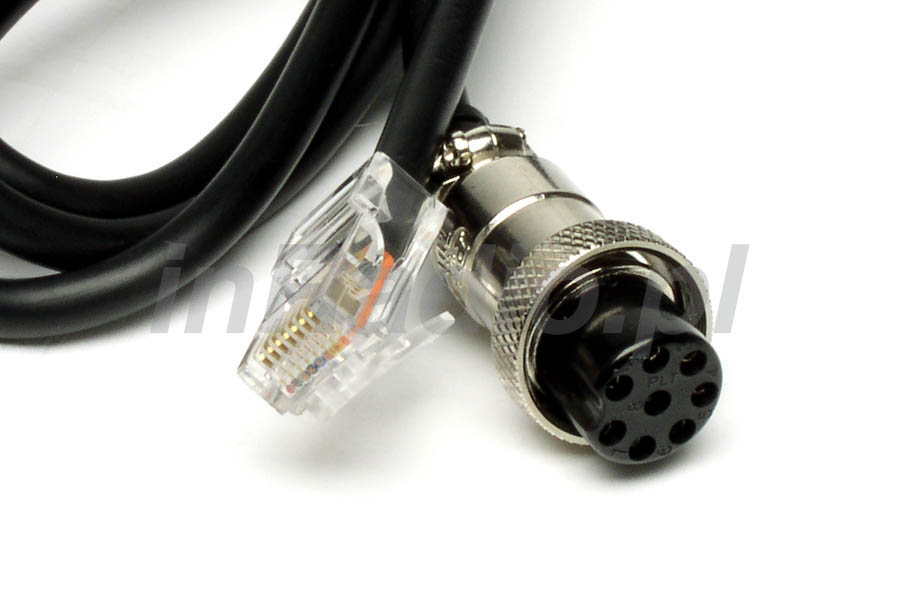

Geliefert wird das Gerät mit einem Kabel mit 8-pol rund und einem Kabel mit RJ-45 Anschluss. Sollte man ein zweites Kabel mit 8-pol rund benötigen, so kann man dieses unter der Nummer MFJ-5398 bestellen oder aber das mitgeileferte RJ-45 Kabel leicht umbauen.

Die Geräte bringen noch eine Genialität mit. Vorne sind beim MFJ-1261 je ein 8-pol rund und ein RJ-45 Anschluss für Mic A und Mic B vorhanden, sodass eben auch 95% aller gängigen Gerätemikrofone abgedeckt werden.

Für ein Gerät mit RJ-45 Mikrofonbuchse kann man ein normales Netzwerkkabel nehmen. Aber es darf kein Patchkabel sein. Es muss also gerade verdrahtet sein, sonst passen die Anleitungen der Jumpermatrix im Handbuch nicht.

MFJ-5398

Beim MFJ-1263 sind es je ein 8-pol rund und ein RJ-45 Anschluss für Mic A und Mic B.

Diese Umschaltboxen arbeiten absolut passiv, es braucht also keine Spannung angelegt werden.

Um nun auf die Konfiguration zu kommen:

Im Handbuch werden die unterschiedlichsten Mikrofon/TRX Kombinationen beschrieben. Hierfür ist in der Box für jeden Mikrofoneingang und für jeden TRX eine Jumper Matrix installiert.

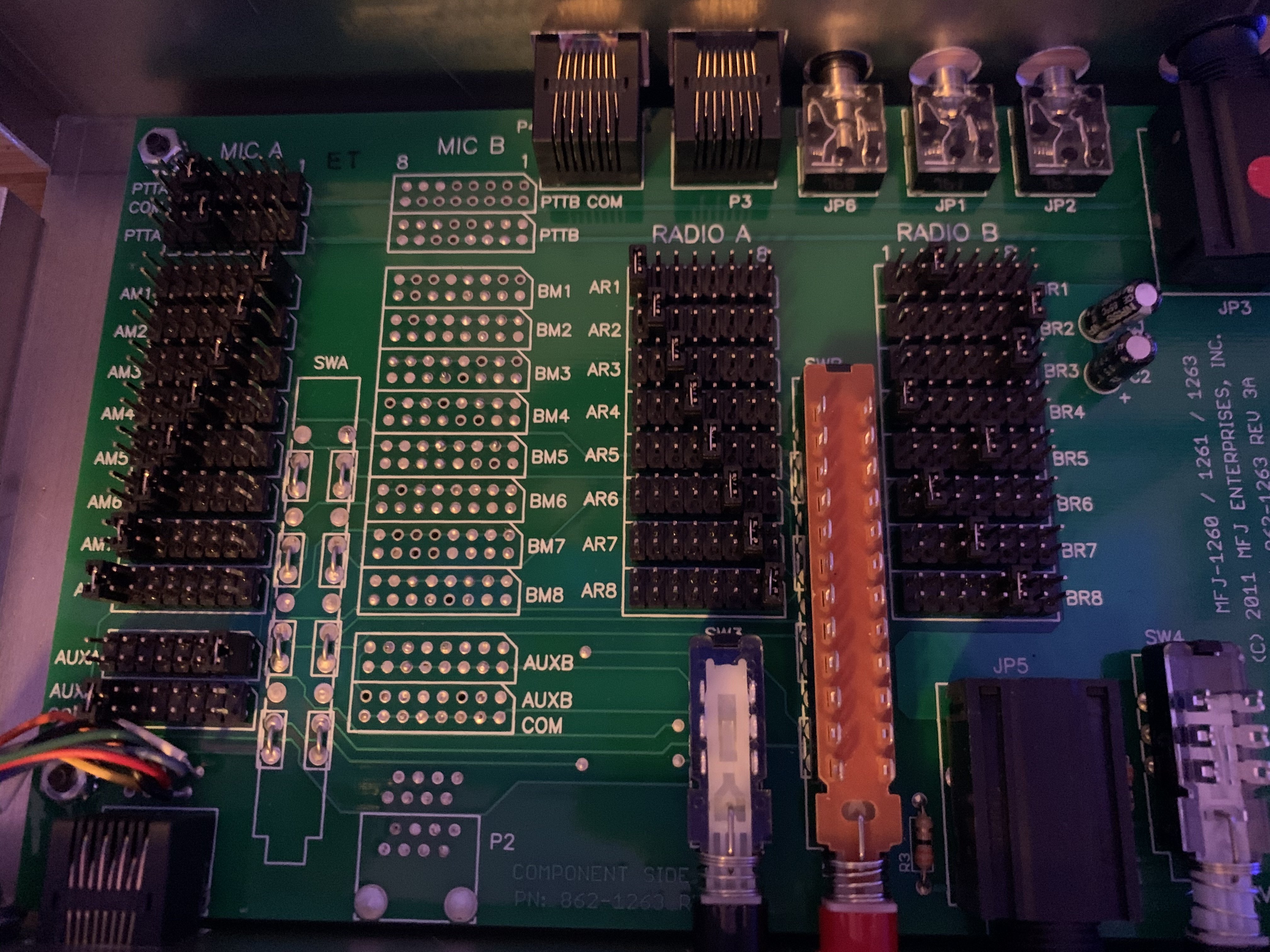

MFJ-1261 -Jumpermatrix

Das Bild zeigt das Innenleben eines MFJ-1261.

MFJ-1263 -Jumpermatrix

Das Bild zeigt das Innenleben meines MFJ-1263.

Wie man sieht besteht, der Unterschied nur in der Bestückung der Platine und dass beim MFJ 1261 eben nur je ein Mikrofoneingang nach aussen vorhanden ist.

Diese braucht man nur in der Box passend stecken und schon funktioniert das Yaesu Mikrofon mit dem Icom TRX oder das Icom Mikrofon mit dem Kennwood TRX usw.

Nun wollte ich meinen IC-7100 mit dem Mikrofon meines IC-7300 betreiben. Dies ist ein Icom SM-30. Schnell in das Handbuch geschaut, aber leider nicht fündig geworden.

MFJ hat vergessen in der Anleitung die Kombination eines IC-7100 mit RJ-45 Anschluss auf ein Mikrofon für Icom Geräte mit 8-pol rund aufzunehmen. Es gab keine Jumperkombi dafür.

Was liegt da näher, als den Support von MFJ anzuschreiben. Dort hat man sich 1000 Mal entschuldigt, und hat sich bemüht mir schnellst möglich zu helfen und eben diese Jumperkonfiguration für diese Kombinaltion verfügbar gemacht.

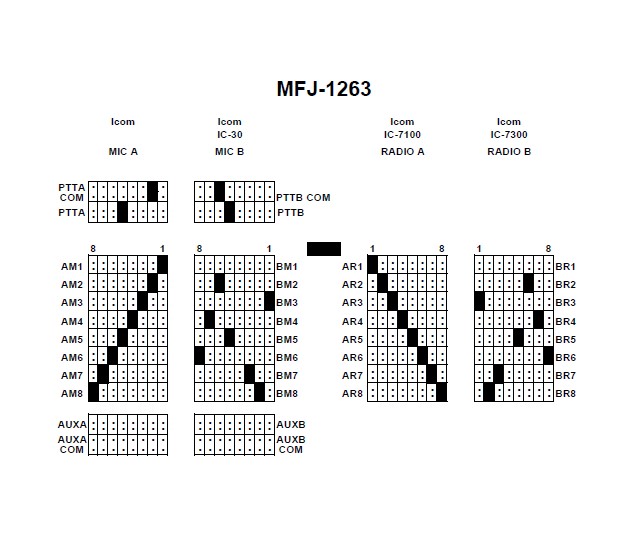

MFJ-1263 -Jumpermatrix - IC-7300 and IC-7100

Es stellte sich aber dennoch heraus, dass bei meinem MFJ-1263 einzelne Lötpunkte nicht ordentlich verlötet waren, da die von MFJ gesendete Jumperkonfiguration anfans auch nicht funktionierte. Nachdem ich dann die Platine aus dem Gehäuse gebaut hatte, viel dies relativ schnell auf.

MFJ bot an das ich das Gerät gerne auch tauschen könne, aber ich hab dann den Lötkolben in die Hand genommen und diverse Lötpunkte auf Verdacht mal nachgelötet.

Bis jetzt funktioniert er einwandfrei nach diesem Eingriff.

Da es sich bei den MFJ Geräten ja um Geräte aus den USA und grösstenteils in Handarbeit gefertigt handelt, kann solche ein Qualitätsdefizit schon mal vorkommen.

Die Qualität der Geräte an sich ist sehr gut. Nur man muss eben evtl. bei manchen Dingen Abstriche machen.

Hier sei zu erwähnen, dass die Kanten des Gehäusedeckels unzureichend lackiert bzw. beschichtet sind.

Dies ist nicht störend, wobei ja die Preise bei MFJ auch eher im gehobenen Nieveau einzuordnen sind und da erwartet man normalerweise mehr.

Ich habe mal einen MFJ-986 Differntial Tuner gehabt, der machte absolut was er sollte und konnte wirklich sehr viel Leistung (mehr als 1,5kw) vertragen, aber das Gehäuse war auch eher der klapperigen Art, das Blech war sehr dünn und hatte die gleichen Defizite bei der Lackierung/Beschichtung.

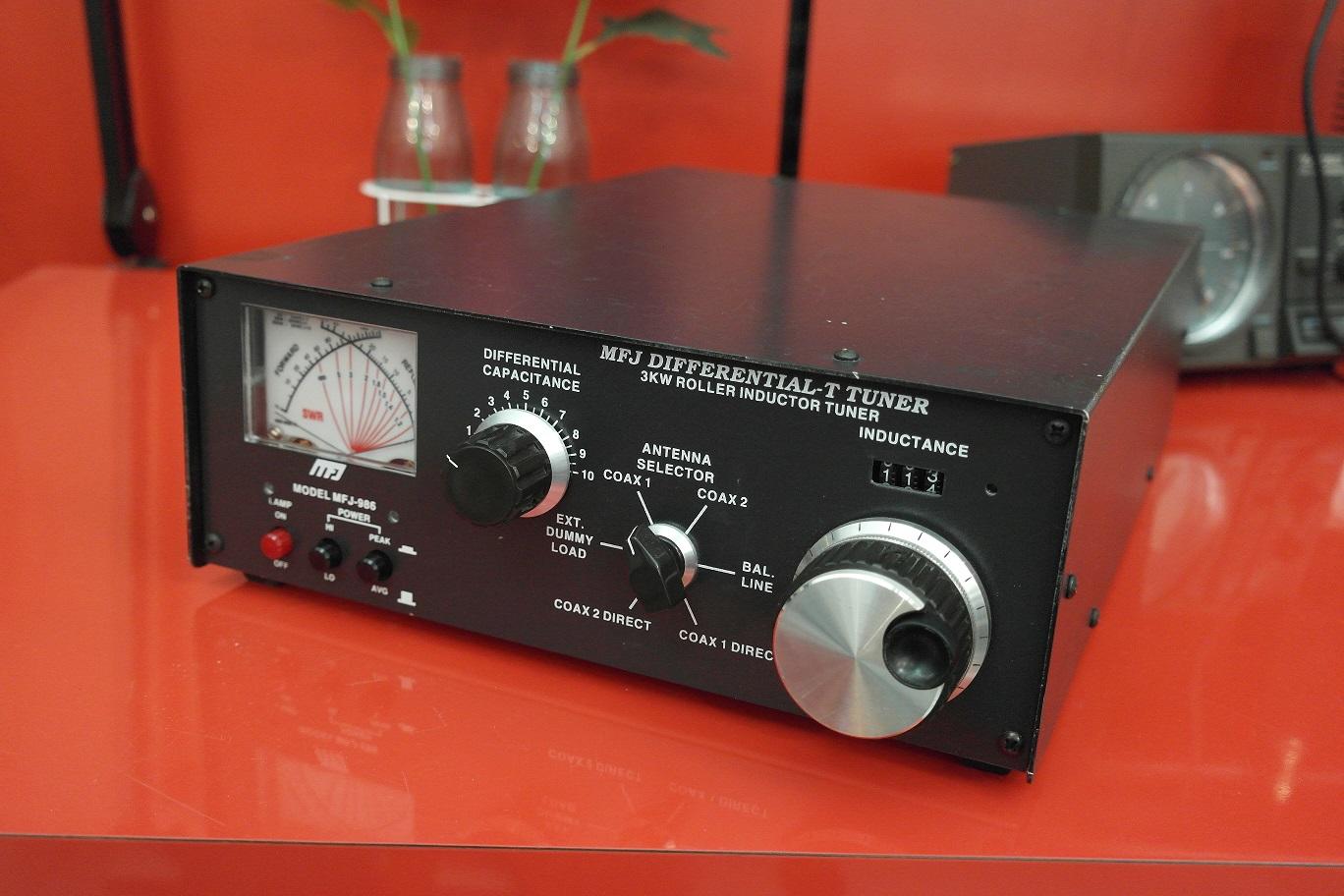

MFJ-986

Selbst auf dem Werbebild kann man erkennen, dass die Kanten unzureichend lackiert/beschichtet sind.

Das finde ich wirklich schade, dass sich das durch die ganze Produktpalette von MFJ zieht.

Das können die Chinesen genau so und billiger. Wobei ich bezweifele, dass es von denen Jemals sowas geben würde.

Die Produkte von MFJ sind wirklich von Funkamateuren erdacht und eben auch sicherlich industriell gefertigt. Und auch MFJ lässt glaube ich mitlerweile Teile in China fertigen.

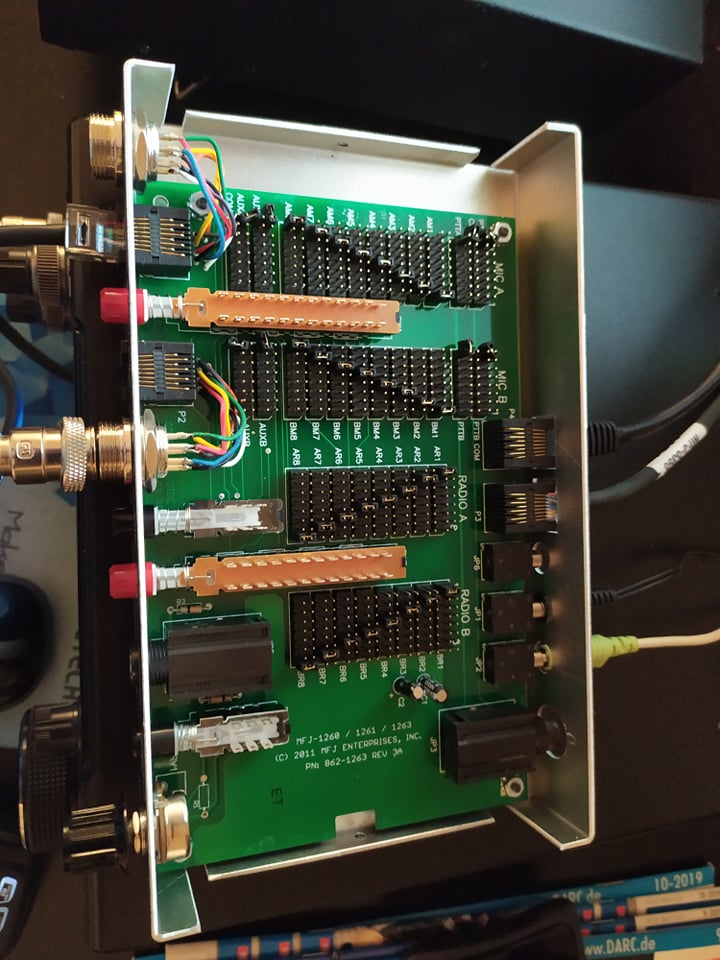

Dies ist ein Bild der Unterseite der Platine meines MFJ-1263.

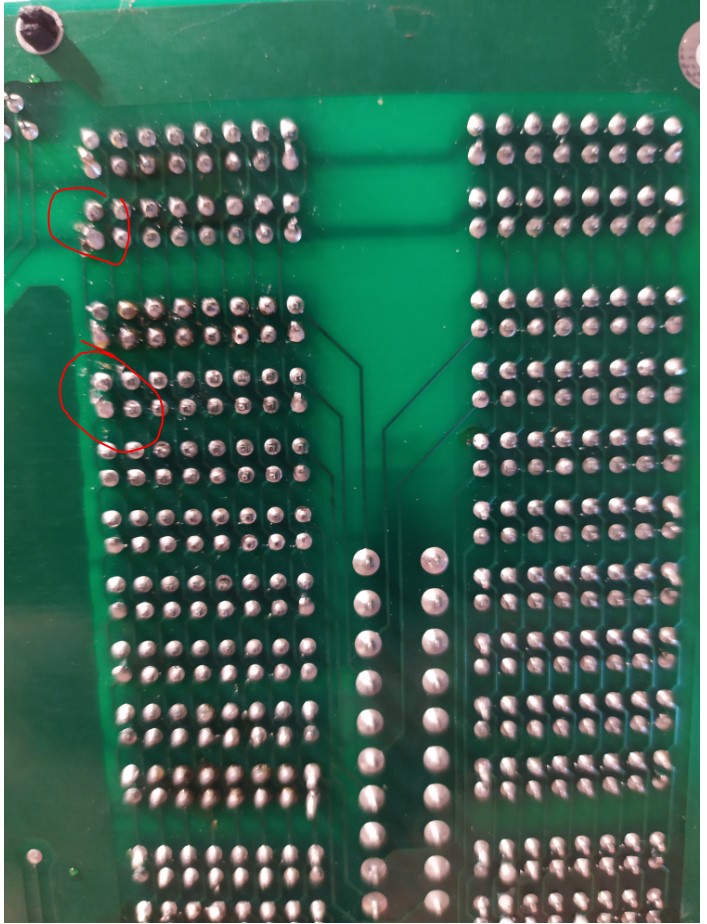

MFJ-1264 Lötseite

Man sieht, dass die ganze Platine anscheinend von Hand gelötet ist. Leider hat die Qualitätskontrolle die eingekreisten Lötpunkte übersehen. Oder gibt es diese Kontrolle nicht?

Wenn man die MFJ Geräte mit Amerikanischen Autos vergleicht, kommt MFJ vergleichsweise gut dabei weg. Autos sind noch schlimmer, Das hat sich bis heute nicht geändert. Denn was Tesla zeitweise abliefert ist auch nicht gerade rühmlich. Und GM ist nichts besser.

Ob Chrysler mit der Übernahme durch Fiat (FCA/Stellantis Gruppe) besser geworden ist oder wird, vermag ich nicht zu sagen.

Hier noch die Anleitung bzw das Handbuch: Download Handbuch MFJ-1263

An beiden Geräten ist auch noch eine Anschlussmöglichkeit für einen Lautsprecherausgang von einem Funkgerät sowie die Möglichkeit einen Lautsprecher anzuschliessen.

An der Frontseite kann man einen Kopfhörer mit einem 6.3mm Klinkenstecker anschliessen, und den Pegel mit dem ebenfalls vorhandenen Volume Regler regeln.

Ausserdem kann mann diesen Lautsprecher/Kopfhörer mittels eines Schalters an der Frontseite ein und ausschalten.

Es kann auch eine weitere Audioquelle angeschlossen werden, die z.B. vom PC kommt und über diue Mikrofonbuchse eingespeist werden soll.

Diese kann durch Umschaltung über den AUX Input Schalter an der Fronseite aktiviert werden.

Dies ist wohl eher für ältere TRX gedacht oder aber eben TRX, die keine eingebaute Soundkarte haben.

Eine weitere Anschlussmöglichkeit ist an die Geräte z.B. einen Fussschalter für die PTT anzuschliessen. Hierfür ist ebenfalls auf der Rückseite eine 6.3mm Klinkenbuchse vorgesehen.

Die beiden Geräte sind nahezu perfekt gestaltet. Ich hätte mir evtl. nur gewünscht, dass beim MFJ-1263 ein Mikrofonanschluss auf der Rückseite plaziert wäre oder aber zusätzlich plaziert wäre, um "feste Installationen" noch schöner gestalten zu können, wi z.B. das Standmikrofon welches ja eigentlich seinen festen Platz hat und nicht nach vornne herausgeführt sein muss.

Ich hab das gelöst, in dem ich wie bei meinen beiden Icom Tranceivern die Kabel um 180° an den Steckern gebogen habe um sie nach hinten zun führen und mit einem kleinen Kabelbinder fixiert habe.

Aber diese fehlende Möglichkeit ist Stöhnen auf sehr hohem Nieveau.

Ich habe nun mit dem MFJ-1263 meine beiden Icom Zwillinge, IC-7300 und IC-9700 im Betrieb und habe auf dem Mic A das Icom SM-30 angeschlossen und auf MIC B eines der original Icom Handmikrofone Icom HM-219.

Dies ermöglichst eine schnelle Umschaltung zwischen den Funkgeräten und der Mikrofone. Und das Beste ist, man benötigt eben nur ein Mikrofon für 2 Funkgeräte.

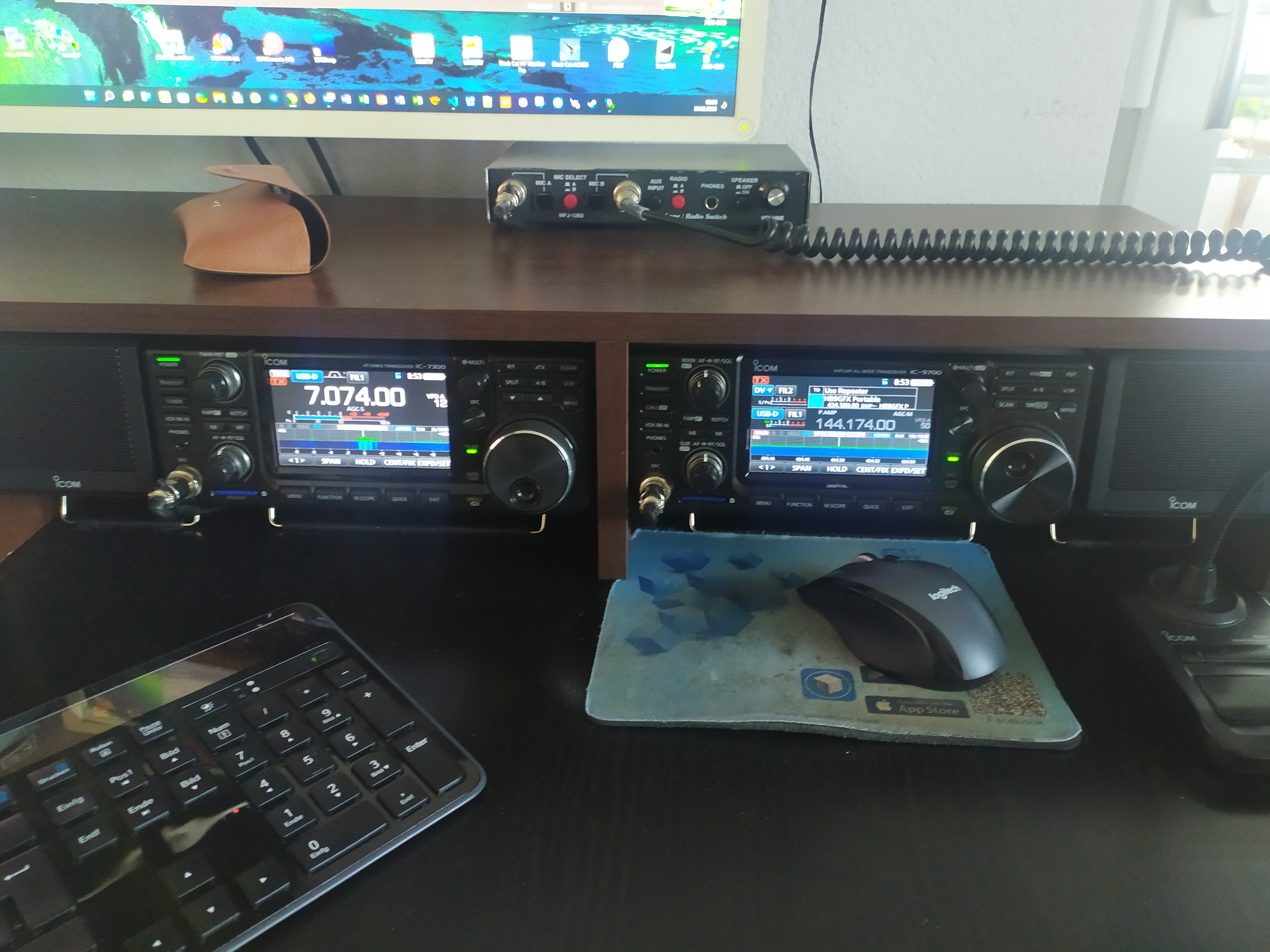

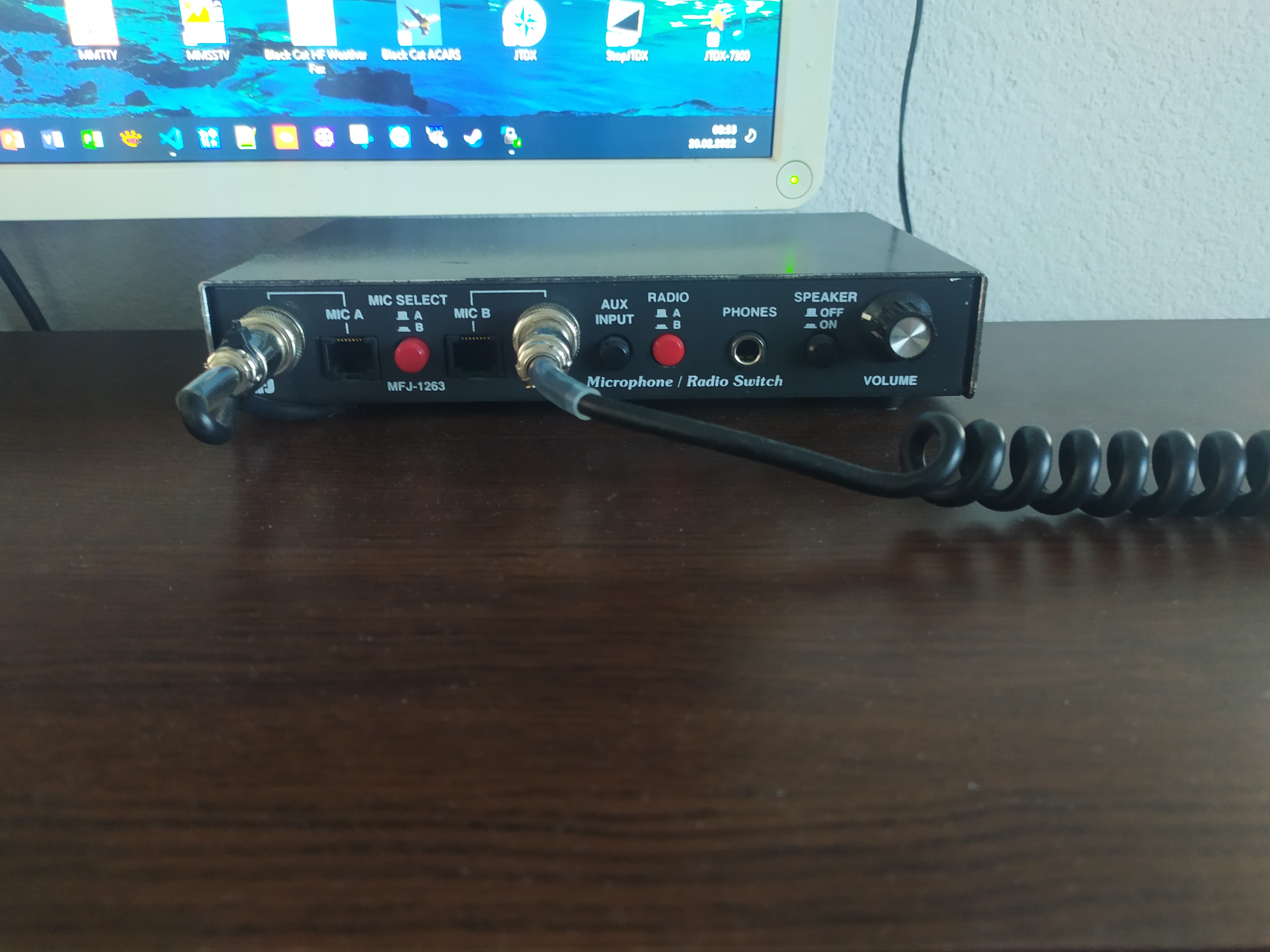

Die nächsten Bilder Zeigen meine Installation mit dem MFJ-1263 sowie dem IC-7300 und IC-9700

Es gibt weitere nützliche Geräte aus dem Hause MFJ, die sich perfekt zu den MFJ-1261/1263 gesellen und den praktischen Alltag eines Funkamateurs erleichtern können. Mal sehen, was ich da noch so finde, was mir nützlich erscheint.

Für mich ist diese Lösung super perfekt und sehr einfach auch für nicht so technisch versierte Funkamatuere zu handhaben.

Wegen der Qualität, was die Lötstellen betrifft, habe ich wahrscheinlich einfach nur Pech gehabt.

Auch wenn ich das Qualitätsmanko hier erwähne, soll diese Beschreibung niemanden abhalten sich ein solchen Umschalter oder auch andere Dinge von MFJ zu kaufen.

Ich habe hier nur meinen Eindruck berichtet und finde gerade die MFJ-1263 Lösung eine perfekte Installation für mich.

73 de Stefan HB9GFX / DG9BDI
