Kanaltransfer vom IC-9700 zum IC-705

Einleitung, wie man die CS-XXXX Software nutzt um Kanallisten von einem zu einem anderen Gerät zu übertragen


Mir fällt in den diversen Foren und in Gesprächen mit OMs immer wieder auf, dass das Wissen um die kostenlose Icom Software CS-XXXX zum Programmieren der Funkgeräte sehr dürftig ist.

Egal welches Gerät es ist, sei es IC-7100, IC-9700, IC-705 oder auch die Mobil und Handfunkgeräte ID-4100, ID-5100 sowie ID-31 und ID-51 oder ID-52 und auch bestimmt noch andere Geräte von Icom, für alle Geräte gibt es die Software CS-XXXX immer korrespondierend zum Modell, mit der man sein Funkgerät auf seine Verhältnisse und Wünsche anpassen kann.

Es braucht wirklich keine teure Software von RT-Systems oder anderen Anbietern, um dies zu bewerkstelligen. Alle Versionen der Icom CS-XXXX Software sind identisch aufgebaut, liefern jedoch für die Geräte teils unterschiedliche Zusatzfunktionen oder Bereiche die eben für andere Geräte nicht nötig sind.

Grundsätzlich ist aber die Bedienung immer gleich und komfortabel genug, um ein Gerät zu programmieren oder aber auch Daten von einem zum anderen Gerät zu übertragen.

Die Sektionen der Software sind eigentlich immer identisch und kennt man eine Software zu einem Gerät, findet man sich auch schnell in der anderern Software zurecht. Eben typisch Icom, wie es auch bei der Bedienung und der Hirachie der Menüs ist, ist dies auch bei der Software genau so. Frei nachdem Motto: "Kennt man ein Gerät, kann man auch die anderen bedienen". Genau so verhält es sich mit der CS-XXXX Software die bei Icom zumindest für die neueren Geräte kostenlos herunterladen kann.

Sicherlich sollte sich jeder Benutzer mit der Funktionaliät, die ein Gerät mitbringt, auskennen und z.B. für Dstar die Funktionalität und die einzelnen Parameter kennen und wissen, was diese tun oder wofür diese verantwortlich sind, dann wird man sich auch schnell zurecht finden.

Wenn diese Voraussetzungen vorhanden sind, ist es ein leichtes mit der CS-XXXX Software zu hantieren und seine Geräte zu programmieren.

Auf die einzelnen Funktionalitäten möchte ich hier nicht eingehen, aber die CS-XXXX Software bietet eine gute und eigentlich einfache Funktionalität um Einstellungen und Kanallisten auf ein anderes Gerät zu übertragen, die ich hier beschreiben werde, da eben in den einschlägigen Foren immer wieder danach gefragt wird.

Hier bietet die CS Software eine super gute Funktion an, die untereinander kompatibel ist, zumindest zu Tabellen, die identisch sind, wie z.B. Kanallisten oder Repeaterlisten. Diese lassen sich unproblematisch von einem zum anderen Gerät mittels dieser Export und Ipmport funktion übertragen.


Export Funktion CS-9700


Anhand des CS-9700 zeige ich nun wie ein Export gemacht wird.

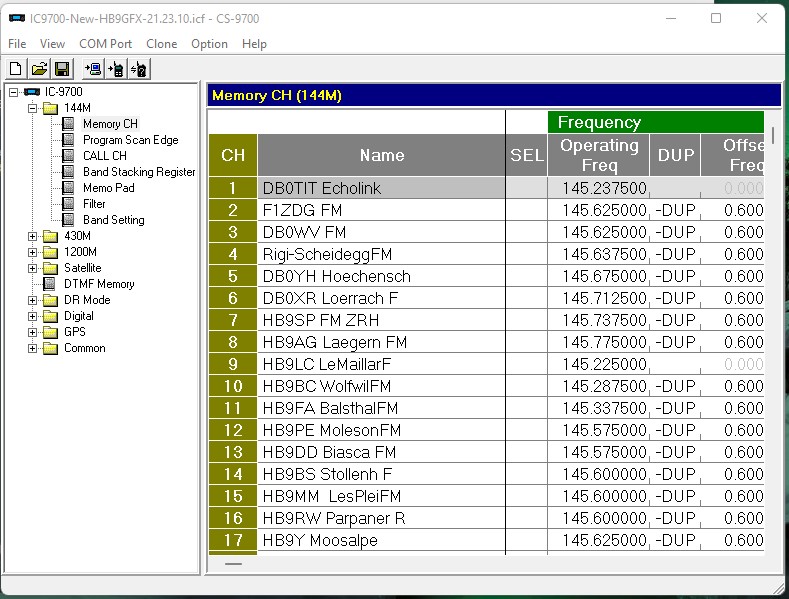

Das ist ganz einfach zu bewerkstelligen. Man öffnet die Settings im CS-9700 oder liest diese vom IC-9700 aus.

Dann klickt man beispielsweise auf "144M" --> "Memory CH" und fährt mit der Maus über das "Memory CH" mit einem Druck auf die rechte Maustaste erscheint die Auswahl Import und Export.

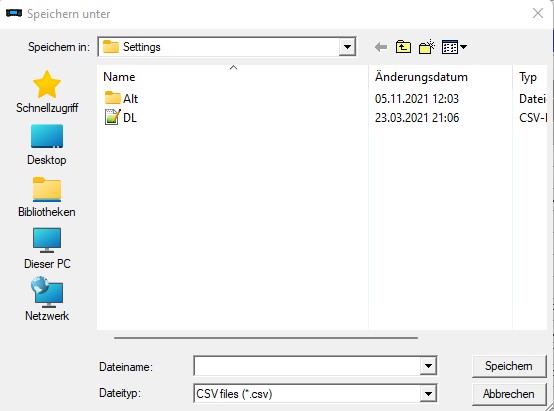

Dann wählt man "Export" und es erscheint ein neues Fenster. Dort vergibt man einen Namen. DIeser kann z.B. "Kanalliste 144Mhz" heissen und man muss dem PC mitteilen, wo er die Datei hinspeichern soll.





Man bekommt dann an die Stelle, die man ausgewählt hat ein "CSV File", was mit Texteditor oder mit Excel bzw. jeder Tabellenkalkulationssoftware bearbeitet werden kann. Jedoch aufpassen, wenn man z.B. Excel benutzt, muss man auf die Separatoren achten, dass diese nicht verändert werden, sonst liest die Import Funktion das File hinterher nicht.

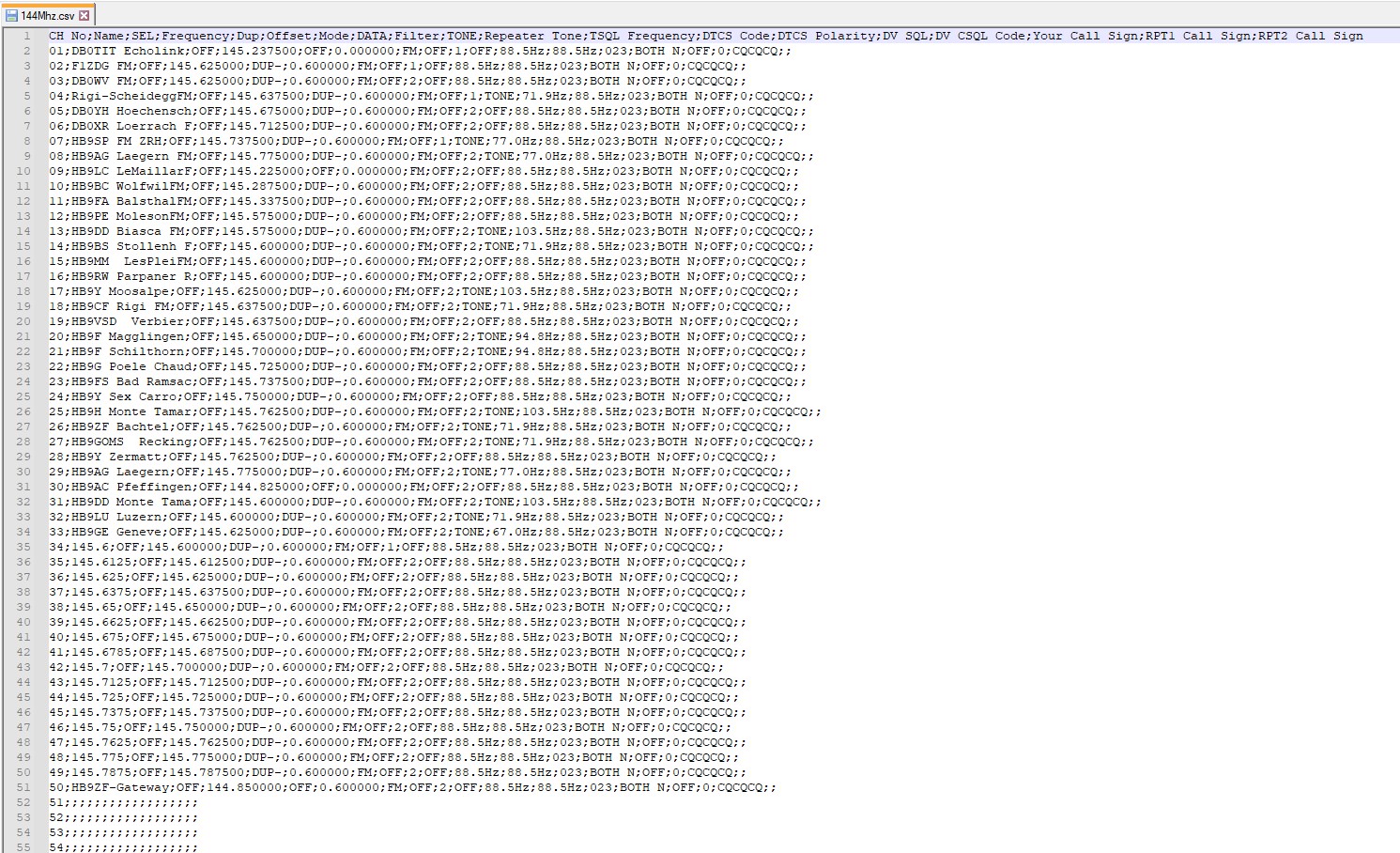

Das File sieht so aus und die Separatoren sind in diesem Fall Semicolons. Die Dezimaltrennzeichen sind Punkte. Wenn man das File in eine deutsche Excel Version importiert und dann abspeichert, wird ein CSV erzeugt, welches Kommas als Separator beinhaltet. Diese müssen dann mit einem Texteditor umgeändert werden. Das geht sehr gut mit Nodepad++ und der Such bzw. Ersetzen Funktion. Etwas lästig, aber so tickt Microsoft nun mal....Oder das Windows bzw. Excel auf "amerikanisch" umstellen.

Aber in aller Regel editiert man ja in den Export Dateien nicht rum sondern will diese ja "nur" woanders wieder importieren.

Man kann auch mehrere Exports in eine Datei zusammenfassen, und diese dann in ein anderes Gerät laden. Dies käme für den IC-705 in Frage, sofern man alle Speicher in einer "Memorygruppe" haben möchte.

Ich habe mir aber eben ähnich wie es beim IC-9700 vorgegeben ist mehrere Gruppen gemacht. Eine für 144Mhz, eine für 430Mhz, eine für KW, eine für SAT usw.. Der Fantasie sind da ja kaum Grenzen gesetzt.





So nun hat man die exportierte Datei vom IC-9700 auf seinem Rechner.


Wie bekomme ich diese nun in meinen IC-705?


Das ist eigentlich ganz einfach. Man öffnet das CS-705 und klickt auf Memory CH und klickt auf "Add Group". Add Group bedeutet Gruppe hinzufügen.

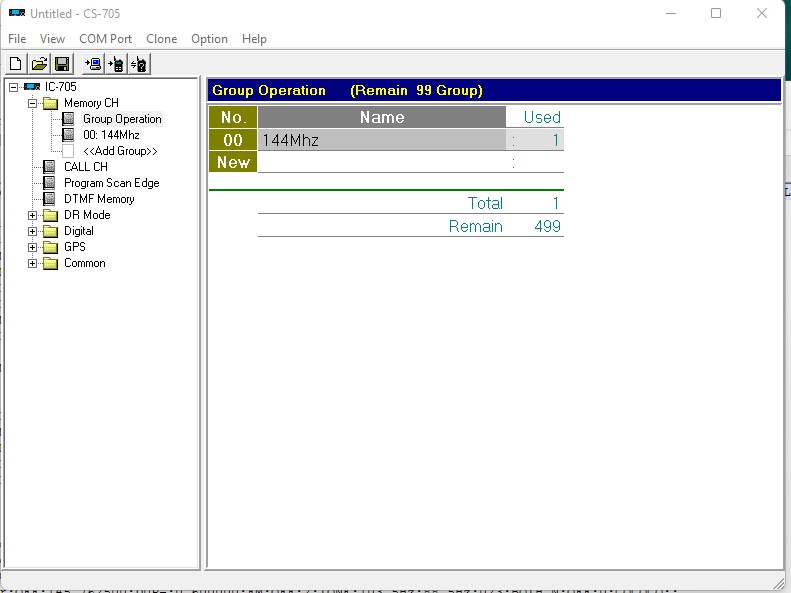

Unter Group Operation kann man die Gruppe umbenennen, in unserem Fall hab ich sie als "144Mhz" benannt, da ich ja die 144Mhz Speicher exportiert habe und diese in den IC-705 importieren möchte.



Dann klicke ich auf die neu erzeugte Gruppe mit einem Druck auf die rechte Maustaste und es erscheint ein Fenster, und klicke auf "Import". Dort geht dann die Auswahl "Group/All" auf und ich wähle Group, da ich ja nur eine Gruppe importieren möchte und wähle dann die Datei aus, die ich importieren möchte.

In unserem Fall ist das ja die Datei 144Mhz.csv.

Man darf dabei nicht vergessen, dass in einer Import Datei nur die Frequenzbereiche und Typen der Listen wie beispielsweise der Frequenzbereich den das Funkgerät kann in eine Speicherliste enthalten ist, sonnst kommt eine Fehlermeldung und die Zeilen werden ignoriert oder mit einem Gelben Dreieck nach dem Import angezeigt und diese Zeilen werden beim Übertragen ins Funkgerät nicht mit übertragen.

Es kommt nun noch eine Warnmeldung, ob man wirklich die Datei importieren möchte und das eben Daten die dort sind überschrieben werden. Und wenn man diese Meldung bestätigt wird sofern die Struktur der Datei so ist, wie sie vom anderen Gerät exportiert wurde genau so in das andere Gerät importiert.

Dabei sollte klar sein, dass man z.B. Kurzwellenfrequenzen nicht in den IC-9700 importieren kann. Oder Frequenzen die das Gerät nicht unterstützt importieren kann.

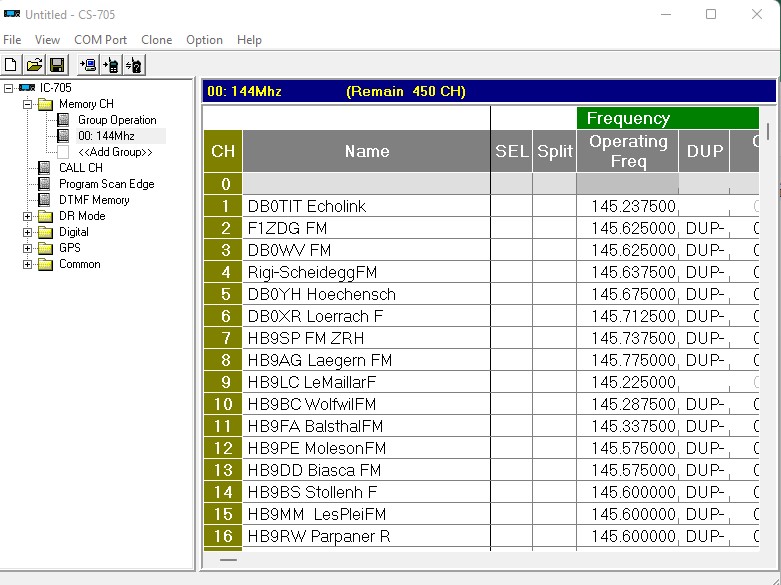

Nach erfolgtem Import ohne Fehlermeldung erscheint in der Speichergruppe nun das, was ursprünglich vom IC-9700 exportiert wurde.

Danach sollte man sich dann die Settings abspeichern.

Nun noch die Datei zum Funkgerät übertragen und das war es auch schon.

Das Gleiche kann man auch mit den "DV " Repeaterlisten machen. Die Vorgehensweise ist genau so.

Man kann auch Memory Listen und Repeaterlisten komplett exportieren und wieder Importieren. Hier wird dann die komplette Struktur, wie auf dem Gerät von dem die Daten kommen übernommen.



Alle Angaben wurden nach bestem Wissen und Gewissen gemacht, aber es wird keine Garantie dafür übernommen, ob die Angaben vollständig sind.

73 und Viel Spass mit den Services vom XLX508



HB9GFX/DG9BDI Stefan
